技術簡介：
線路板蝕刻工藝產生大量的蝕刻廢液，該廢液中含有銅離子“100-170g/L”、氨、鹽酸及氯化銨。對于這種蝕刻廢液，傳統的處理方法是線路板企業作為廢液出售給某些廢液回收公司，他們以其為原料用中和沉淀法生產海綿銅及其他產品，但是其中大量氨離子和少量銅離子不能得到有效的利用，造成資源浪費，并且環境帶來巨大的壓力。
工藝一：根據以上現象，我公司采用溶劑萃取-反萃取-電積工藝對蝕刻廢液進行再生處理，首先，利用萃取劑對蝕刻廢液中的銅離子進行萃取，實現無損分離，萃取后的蝕刻液經膜處理、組分調配，恢復蝕刻性能后，全部返回蝕刻生產線使用。最后利用電解法對反萃后的電解液進行電積，得到高附加值陰極銅板。
工藝二：我公司根據客戶的需求設計出“萃取-反萃取-結晶”工藝對廢蝕刻液進行再生處理，使用萃取劑萃取蝕刻液中的銅離子，用硫酸反萃銅負責有機相，生成硫酸銅溶液后用結晶方法生產硫酸銅，而萃取余液經膜處理和組分調配后返回生產線使用。此工藝真正意義上達到低能耗、零污染、零排放，最大限度增加企業經濟和環保效益。
工藝特點：
1. 采用多級錯層萃取膜處理工藝，設備占地面積小，效率高。
2. 采用無損分離工藝回收銅，不破壞蝕刻液原有的組成成分，使蝕刻液得以安全回用，使蝕刻液生產線成為廢物零排放的清潔生產線；
3. 選配高效萃取劑，萃取過程萃取動力速度高、分離效果好、損耗量低，整個系統連續自動化，操作簡易安全方便。
4. 工藝流程實現物料閉路循環，氨性蝕刻液高質量回用；
5. 針對再生蝕刻液開發了相對應的配方，不僅實現了蝕刻液完全回用，而且保證了蝕刻速度和產品質量。
工藝流程：

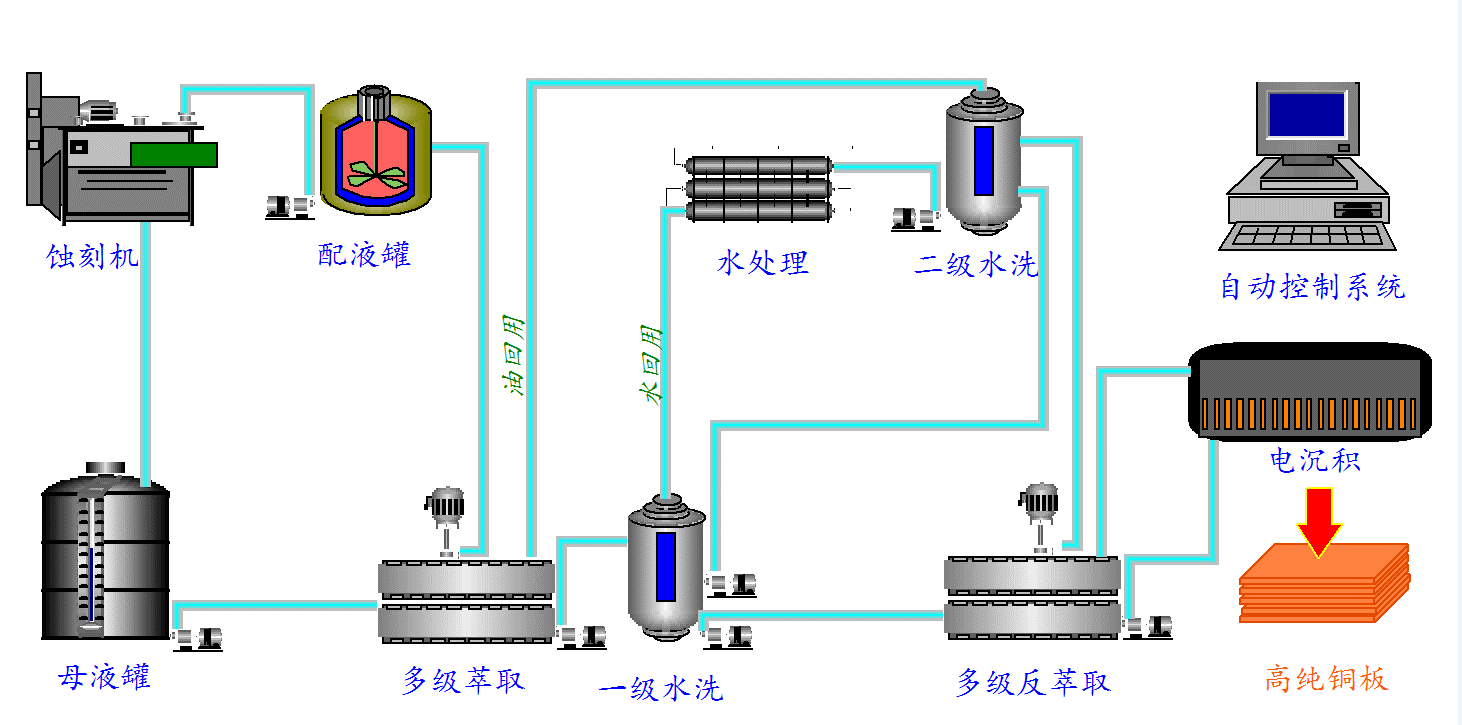

所采用工藝流程是根據銅濕法冶煉，萃取-電積工藝進行蝕刻液提銅技術，這一技術非常成熟可靠，已是廣泛使用的工藝。吸銅劑為國際通用應并用于生產實際中，得到可靠工藝流程及先進工藝參數，其工藝流程如下圖：

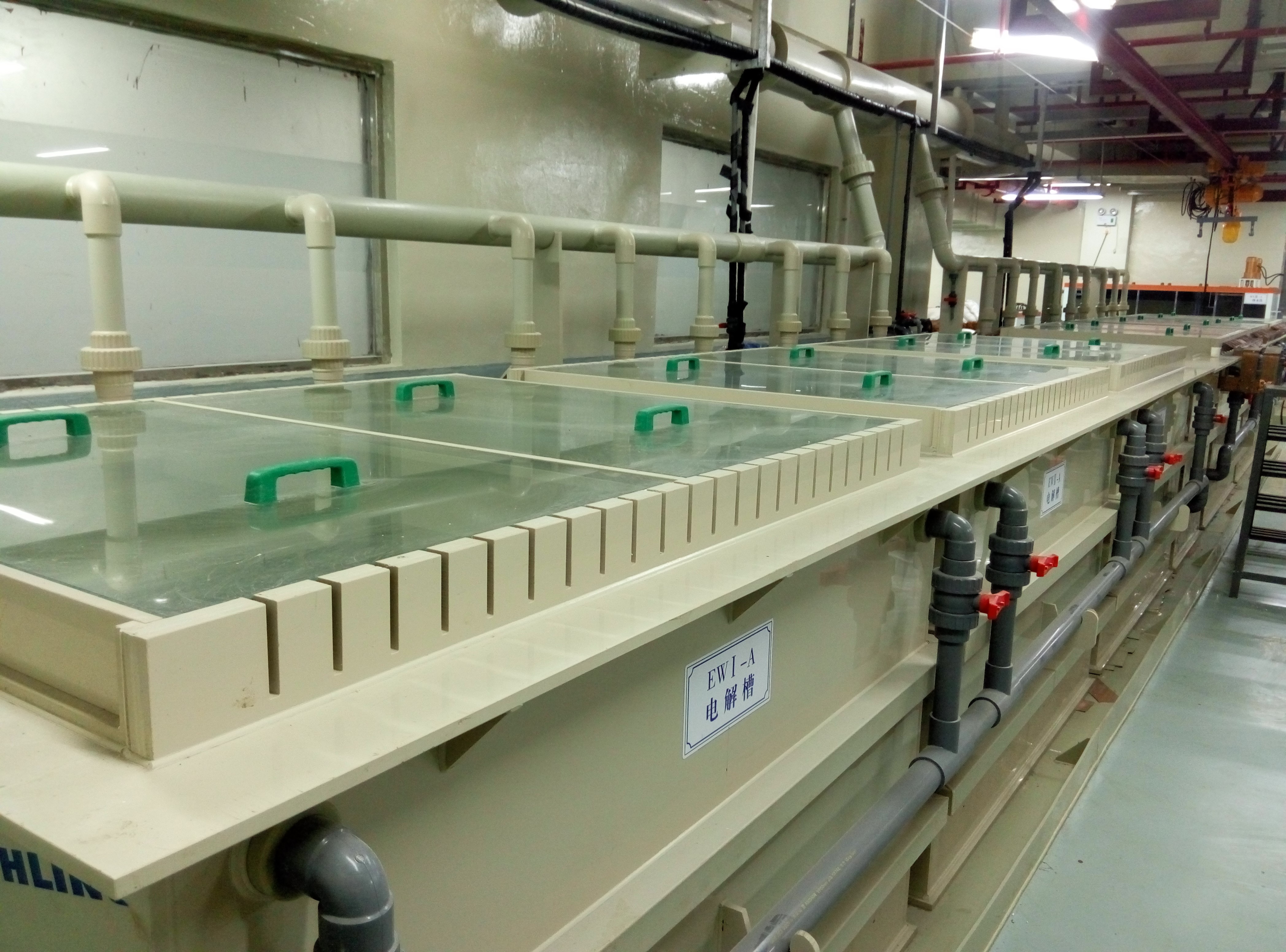

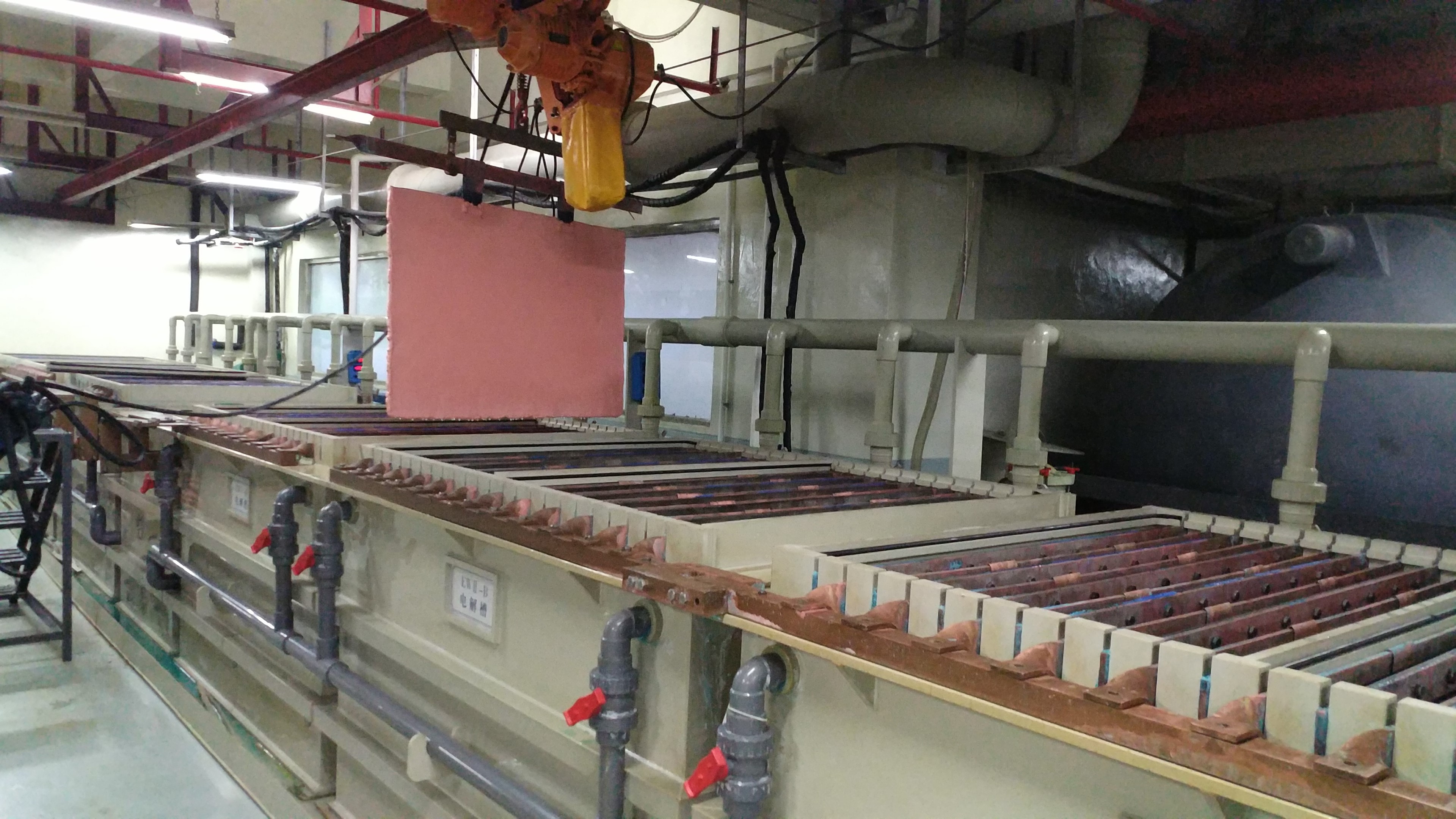

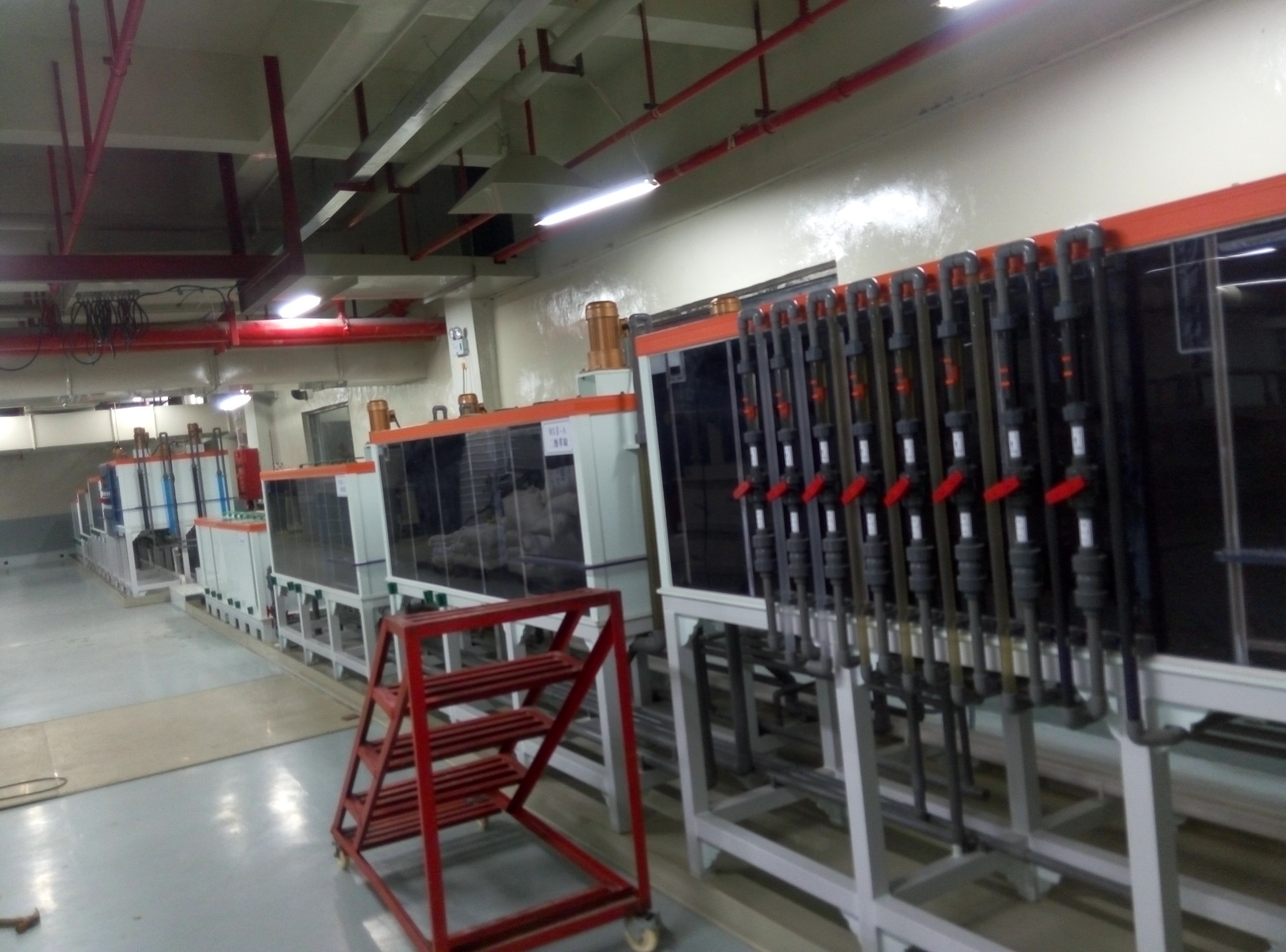

B 、堿性蝕刻液循環再生系統的圖片
